Bremas cserebetét-túlfeszültség levezetőhöz T2 SA fázisvezetőhöz
-
Type 2 / Class II AC hálózati védelem 1P+N és 3P+N Opcionális távjelzés (R)
Bremas SA40 T2
SA40 T2 sorozat · 1P+N és 3P+N hálózati túlfeszültség levezetők · 230/400 VA Bremas SA40 T2 sorozat a 230/400 V-os hálózati (AC) oldalon véd az indukált túlfeszültségek ellen — kapcsolási tranziensek és távoli villámlás okozta zavarok kezelésére. Egyfázisú (1P+N) és háromfázisú (3P+N) kivitelben, cserélhető patronos felépítéssel; az R utótagú típusok potenciálmentes váltóérintkezővel jelzik a védelem állapotát.
Type 2Class II védelem20 / 40 kAIn / Imax (8/20 µs)1,6 kVUp (L-N)1P+N / 3P+Nkivitelek< 25 nsreakcióidő (L-N)A SA40 T2 levezetők a 230/400 V-os hálózat AC oldalán nyújtanak II. típusú (Class II) túlfeszültség-védelmet az indukált tranziensek ellen. Egyfázisú (1P+N, 2 modul széles) és háromfázisú (3P+N, 4 modul széles) kivitelben érhetők el, cserélhető patronos felépítéssel a fázis- és nullavezetőhöz. Mindkét kivitelből készül potenciálmentes érintkezős, távjelzős (R) változat is, amely BMS-be vagy felügyeleti rendszerbe köthető.
In = 20 kA, Imax = 40 kA Up = 1,6 kV (L-N) / 1,5 kV (N-PE) IEC EN 61643-11 Safe fail / TOV-állóság 35 mm DIN-sín −40 … +70 °CTípusokKivitelek és cikkszámok
Cikkszám Kivitel Szélesség Távjelzős (R) változat SA40T2A1N032 1P+N (egyfázisú) 36 mm (2 modul) SA40T2A1N032R SA40T2A3N032 3P+N (háromfázisú) 72 mm (4 modul) SA40T2A3N032R Cserebetétek a T2 AC levezetőkhöz

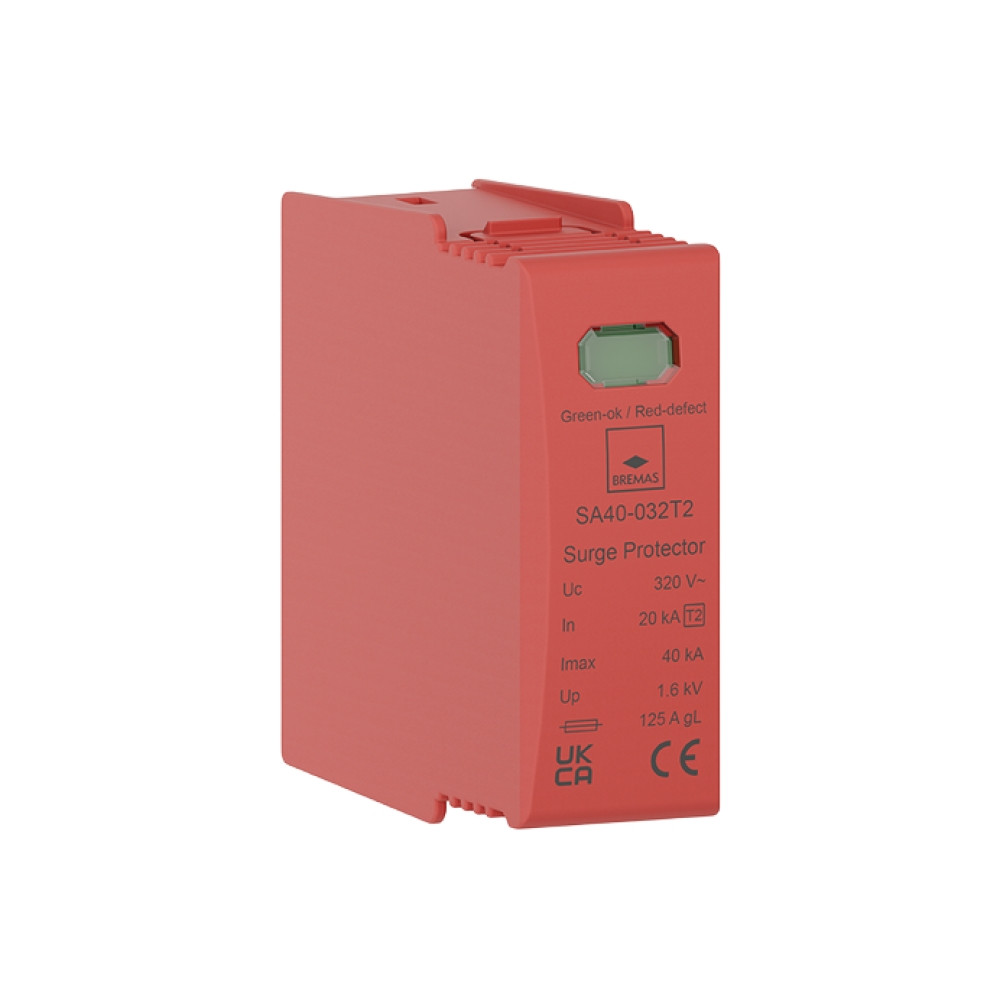

Cserebetét Pozíció SAXC40320T2 fázisvezetőhöz SAXC40260T2 nullavezetőhöz JellemzőkMit nyújt a SA40 T2 sorozat?
II. típusú AC túlfeszültség-védelem
A 230/400 V-os hálózati oldalon az indukált túlfeszültségek (kapcsolási tranziensek, távoli villámlás) levezetése.
1P+N és 3P+N kivitel
Egyfázisú (2 modul) és háromfázisú (4 modul) rendszerekhez egyaránt, a fázis- és nullavezető védelmével.
Magas levezetőképesség
Névleges levezetőáram (In) 20 kA, maximális levezetőáram (Imax) 40 kA (L-N és N-PE), 8/20 µs hullámforma mellett.
Cserélhető patron, Safe fail
A betét feszültségmentes állapotban pótolható; biztonságos meghibásodási jelleg (Safe fail) és magas TOV-állóság.
Egyértelmű állapotjelzés
Zöld (rendben) / piros (hiba) kijelzés; az R változat potenciálmentes váltóérintkezővel jelez BMS vagy felügyeleti rendszer felé.
Egyszerű szerelés
35 mm-es DIN-sínre (EN 60715), −40 … +70 °C üzemi hőmérséklet-tartományban; max. 125 A gL/gG előtét-biztosíték.
Mikor válassza?Ezekben az esetekben a megfelelő választás
- 230/400 V-os hálózat AC oldalának védelmére indukált túlfeszültségek ellen
- Egyfázisú betáplálású rendszerhez (1P+N) vagy háromfázisú rendszerhez (3P+N)
- Elosztószekrénybe, fogyasztásmérő utáni elosztóba
- Ahol nincs közvetlen villámvédelmi igény (ilyenkor a T1+T2 sorozat ajánlott)
- Ahol gyorsan, betétcserével karbantartható megoldás kell
- Az R változat felügyeleti rendszerbe (BMS) kötött állapotjelzéshez
????????Hivatalos magyarországi Bremas-forgalmazó
A Bremas Ersce S.p.A. évtizedek óta gyárt moduláris kapcsoló- és védelmi eszközöket, IEC és EN szabványok szerint, ISO 9001 minőségirányítással. Az Energom Electronic Kft. a márka hivatalos magyarországi forgalmazójaként a teljes túlfeszültség-védelmi termékkört raktárról, gyors szállítással, magyar nyelvű terméktámogatással kínálja.
T2 vagy T1+T2?
A T2 levezető az indukált túlfeszültségek ellen véd. Ha az épület külső villámhárító rendszerrel (LPS) rendelkezik, a betáplálás légkábellel érkezik, az épület 10 m-nél magasabb, vagy magas fa, oszlop, illetve más kiemelkedő tárgy van a közelben, akkor a közvetlen villámáramot is levezető SA40 T1+T2 sorozat ajánlott.
Műszaki adatokRészletes specifikáció
Védelmi paraméterek (1P+N és 3P+N azonos) Védelmi osztály · Szabvány Type 2 / Class II · IEC EN 61643-11 Un · Uc (L-N / N-PE) 230 VAC · 320 V / 255 V In / Imax (8/20 µs) 20 kA / 40 kA (L-N és N-PE) Up (védelmi szint, L-N / N-PE) 1,6 kV / 1,5 kV Reakcióidő (tA, L-N / N-PE) < 25 ns / < 100 ns Ifi · Max. előtét-biztosíték 100 Arms · 125 A gL/gG Rövidzárlat-állóság · TOV (5 s / 120 min) 25/50 kA · 335 V / 440 V (Safe fail) Állapotjelzés · Üzemi hőmérséklet Zöld OK / Piros hiba · −40 … +70 °C Kivitelek (mechanika) 1P+N — szélesség · tömeg 36 mm (2 modul) · 19 g (R: 19,3 g) 3P+N — szélesség · pólusok · tömeg 72 mm (4 modul) · L1, L2, L3, N (PE-re védve) · 36,5 g (R: 37,2 g) Méretek (Sz × M × Mé, 1P+N) 36 × 90 × 67 mm Szerelés 35 mm DIN-sín (EN 60715) A műszaki adatok a Bremas Ersce hivatalos adatlapjain alapulnak, és tájékoztató jellegűek; a változtatás jogát fenntartjuk.
Kérjen ajánlatot a Bremas SA40 T2 levezetőkre
Segítünk a megfelelő kivitel (1P+N / 3P+N) és a teljes túlfeszültség-védelmi koncepció kiválasztásában.
