Bremas túlfeszültség-levezető T1+T2 SAPV napelemes rendszerekhez 1500 V DC-ig
-
Type 1+2 / Class I+II PV (DC) oldali védelem Közvetlen villámvédelem Opcionális távjelzés (R)

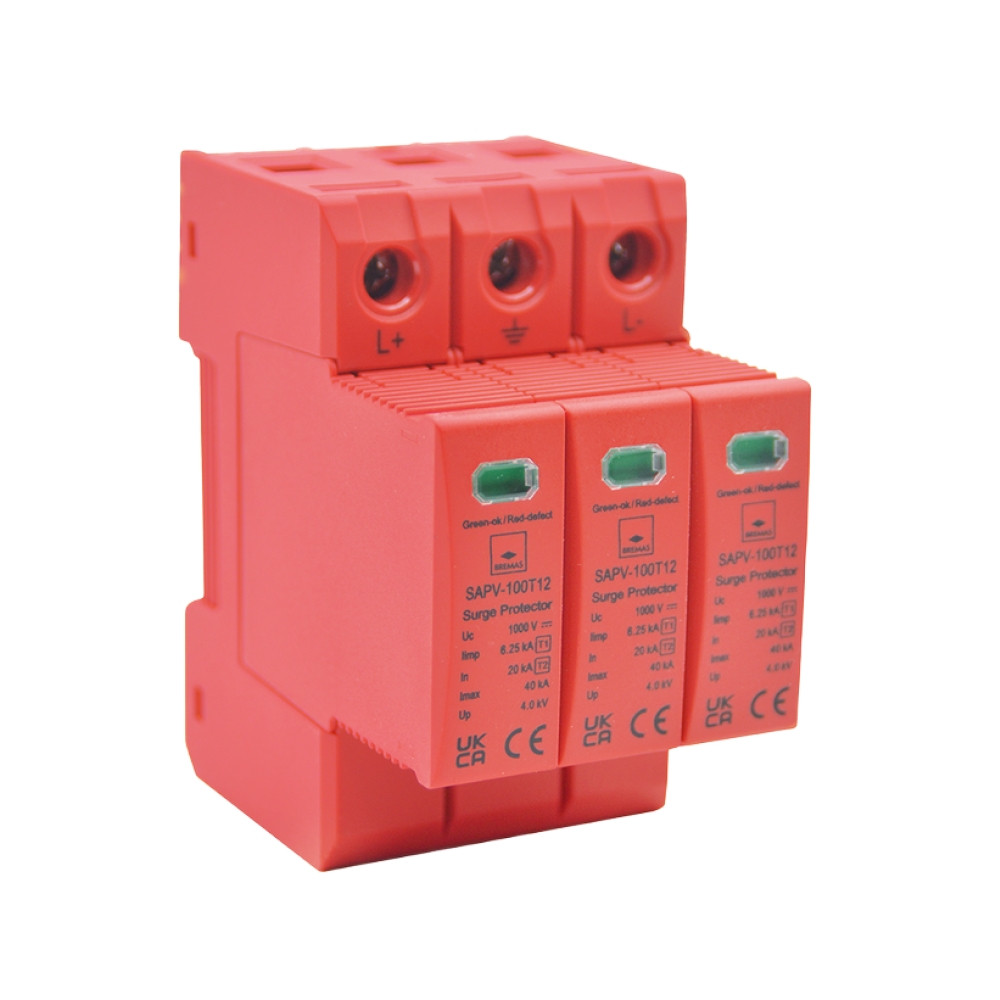

Bremas SAPV T1+T2
SAPV·T12 sorozat · Kombinált I+II. típusú DC levezetők · 600 / 1000 / 1500 VDCA Bremas SAPV T1+T2 sorozat a napelemes rendszer DC oldalán az indukált túlfeszültségek mellett a közvetlen villámáram-impulzust (10/350 µs hullámforma) is levezeti. Kombinált, I+II. típusú védelem közvetlen villámvédelmi igényhez, cserélhető patronos kivitelben, három feszültségváltozatban; az R utótagú típusok potenciálmentes érintkezővel jelzik a védelem állapotát.
Type 1+2Class I+II védelem6,25 kAIimp (10/350 µs)20 kAIn (8/20 µs)40 kAImax (8/20 µs)600–1500 VDC feszültségváltozatokA SAPV T1+T2 sorozat a T2 típushoz hasonló indukált túlfeszültségek mellett képes a közvetlen villámáram-impulzus (10/350 µs, Iimp = 6,25 kA) levezetésére is — vagyis ott alkalmazható, ahol közvetlen villámvédelmi igény áll fenn. A kombinált villám- és túlfeszültség-védelmi képesség miatt a tokozás fizikailag mélyebb (81 mm) a sima T2-nél. Három feszültségváltozatban (600 / 1000 / 1500 VDC), valamint mindegyikből potenciálmentes érintkezős, távjelzős (R) kivitelben is elérhető.
Iimp = 6,25 kA, Itot = 12,5 kA In = 20 kA, Imax = 40 kA IEC 61643-31 / EN 50539-11 35 mm DIN-sín Állapotjelzés: zöld / piros −40 … +70 °CTípusokFeszültségváltozatok és cikkszámok
Cikkszám Üzemi feszültség Up (védelmi szint) Távjelzős (R) változat SAPV060T12 600 VDC 2,2 kV SAPV060T12R SAPV100T12 1000 VDC 4 kV SAPV100T12R SAPV150T12 1500 VDC — SAPV150T12R Cserebetétek a T1+T2 PV levezetőkhöz
Cserebetét Üzemi feszültség SAXCPV060T12 600 VDC SAXCPV100T12 1000 VDC SAXCPV150T12 1500 VDC JellemzőkMit nyújt a SAPV T1+T2 sorozat?
Kombinált I+II. típusú védelem
Egyetlen készülékben kezeli az indukált túlfeszültségeket és a közvetlen villámáram-impulzust.
Közvetlen villámáram-levezetés
10/350 µs hullámforma, Iimp = 6,25 kA villámimpulzus-áram, 12,5 kA teljes levezetőáram (Itot).
Magas levezetőképesség
Névleges levezetőáram (In) 20 kA, maximális levezetőáram (Imax) 40 kA, 8/20 µs hullámforma mellett.
Cserélhető patron
A betét feszültségmentes állapotban pótolható; az alap a sínen marad, csak a betétet kell cserélni.
Egyértelmű állapotjelzés
Zöld (rendben) / piros (hiba) kijelzés; az R változat potenciálmentes érintkezővel jelez BMS vagy felügyeleti rendszer felé.
Egyszerű szerelés
35 mm-es DIN-sínre (EN 60715), IP20-as beépített tokozással, −40 … +70 °C üzemi hőmérséklet-tartományban.
Mikor válassza?T1+T2 alkalmazása indokolt — többek között
- Az épület külső villámhárító rendszerrel (LPS) rendelkezik
- A PV tartószerkezet a villámvédelmi rendszerhez van kötve
- A betáplálás légkábellel érkezik
- Az épület 10 m-nél magasabb
- Magas fa, oszlop vagy más kiemelkedő tárgy van a közelben
- A pontos kiválasztáshoz villámvédelmi kockázatelemzés (LPRA) szükséges az MSZ EN 62305 szabvány szerint
????????Hivatalos magyarországi Bremas-forgalmazó
A Bremas Ersce S.p.A. évtizedek óta gyárt moduláris kapcsoló- és védelmi eszközöket, IEC és EN szabványok szerint, ISO 9001 minőségirányítással. Az Energom Electronic Kft. a márka hivatalos magyarországi forgalmazójaként a teljes túlfeszültség-védelmi termékkört raktárról, gyors szállítással, magyar nyelvű terméktámogatással kínálja.
Miben több a T1+T2 a T2-nél?
A T2 levezető az indukált túlfeszültségek (kapcsolási tranziensek, távoli villámlás) ellen véd. A T1+T2 ezen felül a közvetlen villámáramot (10/350 µs) is levezeti, ezért közvetlen villámvédelmi igény esetén — például külső villámhárító (LPS) megléte mellett — ez a megfelelő választás. A két típus közötti döntéshez villámvédelmi kockázatelemzés (MSZ EN 62305) ad alapot.
Műszaki adatokKözös műszaki paraméterek
Mindhárom feszültségváltozatra (600 / 1000 / 1500 VDC) érvényes közös adatok. Eltérés a max. üzemi feszültségben (UcPV) és a védelmi szintben (Up) van.
Védelmi paraméterek Védelmi osztály (IEC/EN) Type 1+2 / Class I+II Szabványok IEC 61643-31 / EN 50539-11 Villámimpulzus-áram (Iimp, 10/350 µs) 6,25 kA Teljes levezetőáram (Itot, 10/350 µs) 12,5 kA Névleges levezetőáram (In, 8/20 µs) 20 kA Max. levezetőáram (Imax, 8/20 µs) 40 kA Reakcióidő (tA) < 25 ns Rövidzárlat-állóság (Iscpv) 10 kA Állapotjelzés Zöld OK / Piros hiba Általános adatok Üzemi hőmérséklet −40 … +70 °C Tokozás védettség IP20 (beépített) Szerelés 35 mm DIN-sín (EN 60715) Méretek (Sz × M × Mé) 54 × 90 × 81 mm Tömeg ~44 g A műszaki adatok a Bremas Ersce hivatalos adatlapjain alapulnak, és tájékoztató jellegűek; a változtatás jogát fenntartjuk.
Kérjen ajánlatot a Bremas SAPV T1+T2 levezetőkre
Segítünk a megfelelő feszültségváltozat és a teljes villám- és túlfeszültség-védelmi koncepció kiválasztásában.
