Bremas túlfeszültség-levezető T2 SAPV napelemes rendszerekhez 600 V DC-ig
-
Type 2 / Class II PV (DC) oldali védelem Cserélhető betétes Opcionális távjelzés (R)

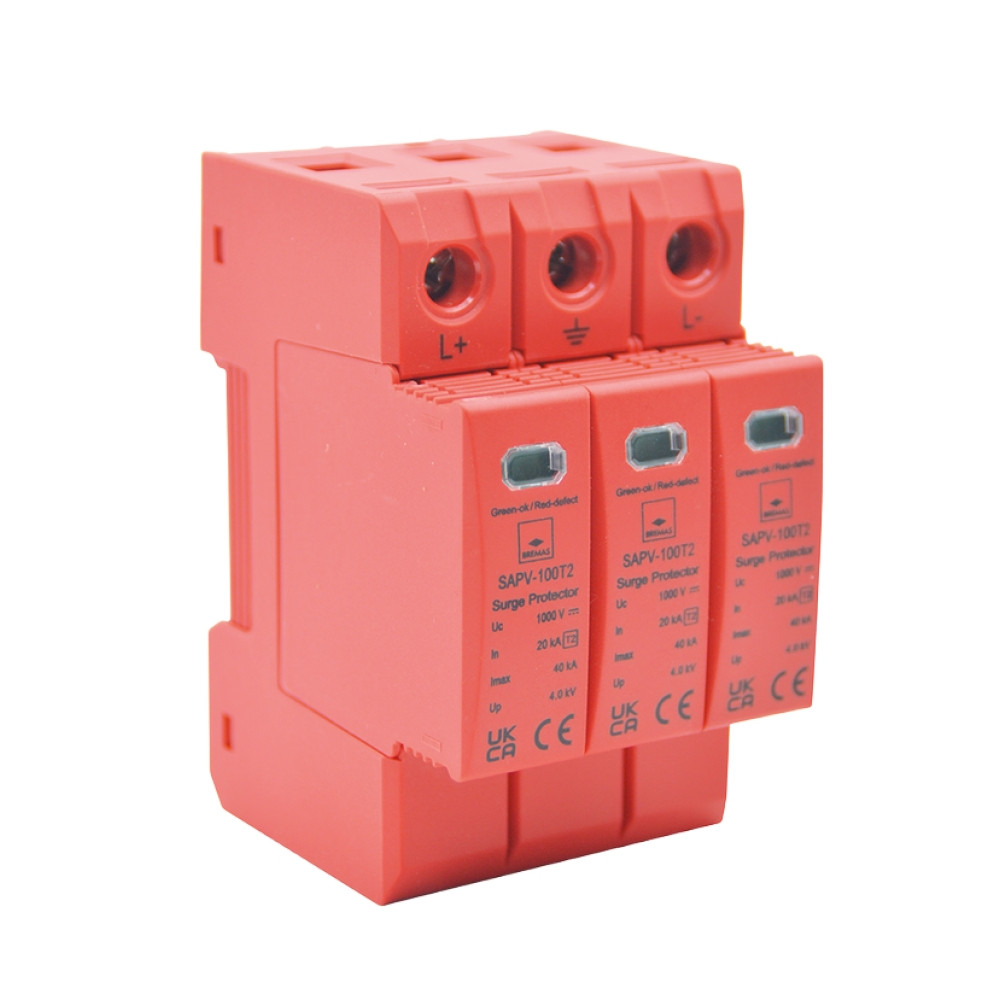

Bremas SAPV T2
SAPV·T2 sorozat · II. típusú DC túlfeszültség levezetők · 600 / 1000 / 1500 VDCA Bremas SAPV T2 sorozat a napelemes rendszer egyenáramú (DC) oldalán védi a berendezéseket az indukált túlfeszültségektől — kapcsolási tranziensek és távoli villámlás okozta zavarok ellen. Cserélhető patronos (cserebetétes) kivitelben, három feszültségváltozatban; az R utótagú típusok potenciálmentes érintkezővel jelzik a védelem állapotát.
Type 2Class II védelem20 kAIn (8/20 µs)40 kAImax (8/20 µs)600–1500 VDC feszültségváltozatok< 25 nsreakcióidőA SAPV T2 levezetők a napelemes string-ek DC oldalán nyújtanak II. típusú (Class II) túlfeszültség-védelmet az indukált tranziensek ellen. A cserélhető patronos kialakítás előnye, hogy a védelem aktiválódása után az alap a sínen marad, és csak a betétet kell pótolni — ez gyors, feszültségmentes karbantartást tesz lehetővé. Három feszültségváltozat áll rendelkezésre (600 / 1000 / 1500 VDC), valamint mindegyikből potenciálmentes érintkezős, távjelzős (R) kivitel is.
In = 20 kA, Imax = 40 kA IEC 61643-31 / EN 50539-11 35 mm DIN-sín Állapotjelzés: zöld / piros −40 … +70 °C IP20TípusokFeszültségváltozatok és cikkszámok
Cikkszám Üzemi feszültség Up (védelmi szint) Távjelzős (R) változat SAPV060T2 600 VDC 2,2 kV SAPV060T2R SAPV100T2 1000 VDC 4 kV SAPV100T2R SAPV150T2 1500 VDC — SAPV150T2R Cserebetétek a T2 PV levezetőkhöz
Cserebetét Üzemi feszültség SAXCPV060 600 VDC SAXCPV100 1000 VDC SAXCPV150 1500 VDC JellemzőkMit nyújt a SAPV T2 sorozat?
II. típusú DC túlfeszültség-védelem
Az indukált túlfeszültségek (kapcsolási tranziensek, távoli villámlás) levezetése a napelemes rendszer DC oldalán.
Cserélhető patron
A védelem aktiválódása után az alap a sínen marad, csak a betétet kell pótolni — gyors, feszültségmentes csere.
Magas levezetőképesség
Névleges levezetőáram (In) 20 kA, maximális levezetőáram (Imax) 40 kA, 8/20 µs hullámforma mellett.
Gyors reakció
Reakcióidő 25 ns alatt, így a tranziens túlfeszültséget gyorsan a föld felé tereli.
Egyértelmű állapotjelzés
Zöld (rendben) / piros (hiba) kijelzés a betét állapotáról; az R változat potenciálmentes érintkezővel jelez BMS vagy felügyeleti rendszer felé.
Egyszerű szerelés
35 mm-es DIN-sínre (EN 60715), IP20-as beépített tokozással, −40 … +70 °C üzemi hőmérséklet-tartományban.
Mikor válassza?Ezekben az esetekben a megfelelő választás
- Napelemes string-ek DC oldalának védelmére indukált túlfeszültségek ellen
- Kombináló dobozba vagy az inverter közelébe építve
- Ahol nincs közvetlen villámvédelmi igény (ilyenkor a T1+T2 sorozat ajánlott)
- Ahol gyorsan, betétcserével karbantartható megoldás kell
- A feszültségváltozatot a rendszer DC feszültsége határozza meg (600 / 1000 / 1500 VDC)
- Az R változat felügyeleti rendszerbe (BMS) kötött állapotjelzéshez
????????Hivatalos magyarországi Bremas-forgalmazó
A Bremas Ersce S.p.A. évtizedek óta gyárt moduláris kapcsoló- és védelmi eszközöket, IEC és EN szabványok szerint, ISO 9001 minőségirányítással. Az Energom Electronic Kft. a márka hivatalos magyarországi forgalmazójaként a teljes túlfeszültség-védelmi termékkört raktárról, gyors szállítással, magyar nyelvű terméktámogatással kínálja.
T2 vagy T1+T2?
A T2 levezető az indukált túlfeszültségek ellen véd. Ha az épület külső villámhárító rendszerrel (LPS) rendelkezik, a PV tartószerkezet a villámvédelmi rendszerhez van kötve, a betáplálás légkábellel érkezik, az épület 10 m-nél magasabb, vagy magas kiemelkedő tárgy van a közelben, akkor a közvetlen villámáramot is levezető SAPV T1+T2 sorozat ajánlott. A pontos kiválasztáshoz villámvédelmi kockázatelemzés (LPRA) szükséges az MSZ EN 62305 szabvány szerint.
Műszaki adatokKözös műszaki paraméterek
Mindhárom feszültségváltozatra (600 / 1000 / 1500 VDC) érvényes közös adatok. Eltérés csak a max. üzemi feszültségben (UcPV) és a védelmi szintben (Up) van.
Védelmi paraméterek Védelmi osztály (IEC/EN) Type 2 / Class II Szabványok IEC 61643-31 / EN 50539-11 Névleges levezetőáram (In, 8/20 µs) 20 kA Max. levezetőáram (Imax, 8/20 µs) 40 kA Reakcióidő (tA) < 25 ns Rövidzárlat-állóság (Iscpv) 10 kA Állapotjelzés Zöld OK / Piros hiba Általános adatok Üzemi hőmérséklet −40 … +70 °C Páratartalom 5 … 95 % RH Tokozás védettség IP20 (beépített) Szerelés 35 mm DIN-sín (EN 60715) Csatlakozó keresztmetszet 35 mm² (tömör) / 25 mm² (sodrott) Csatlakozó nyomatéka 4,5 Nm Méretek (Sz × M × Mé) 54 × 90 × 67 mm Tömeg ~30 g A műszaki adatok a Bremas Ersce hivatalos adatlapjain alapulnak, és tájékoztató jellegűek; a változtatás jogát fenntartjuk.
Kérjen ajánlatot a Bremas SAPV T2 levezetőkre
Segítünk a megfelelő feszültségváltozat és a teljes túlfeszültség-védelmi koncepció kiválasztásában.
-
Gyártó BremasGyártói cikkszám SAPV060T2Termék típusa Bremas túlfeszültség levezető T2 SAPV napelemes rendszerekhez 600 V DC-igGyártói megnevezés Bremas SAPV 600V T2Raktárkészlet 44 dbCikkszám SAPV060T2
